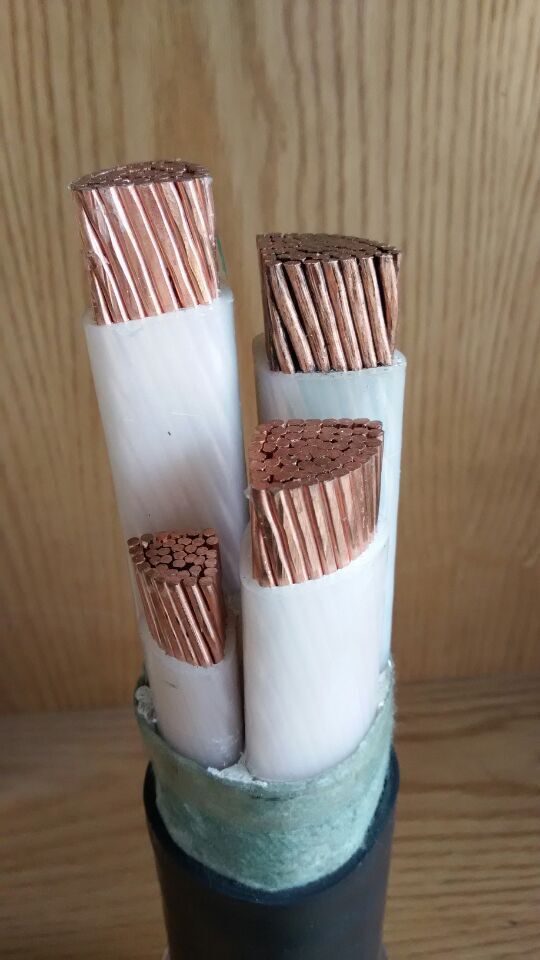

較大截面的三芯或四芯低壓電力電纜，導電線芯一般采用扇形結構，這可大大減小電纜的直徑，節省電纜護層材料，使成本降低15％～20％，因此具有較好的經濟效益。
      在進行扇形絕緣線芯成纜時，有時線芯會翻身，這不僅達不到減小纜芯直徑、降低成本的設計目的，而且會嚴重損傷電纜，不僅嚴重影響了生產率，而且會給預扭設備造成損壞。為解決這個問題，小編從網上總結了這種方法。
      一、方案措施
      在每扇形線芯進入絞合的前段，各加裝一副扇形滾壓輪，以使成纜絞臺前的各扇形線芯與絞籠軸芯的相對角度保持固定, 這種扇形滾壓輪，可適用于所有扇形或半圓形線芯，而且它不會損傷線芯絕緣。圖中的具體尺寸，系由選用的軸承外徑確定。
      二、原理說明
      要保證扇形線芯成纜絞合后的圓整性，在每一個成纜節距內，各線芯除要有一定的彎曲外，還應扭轉一周。一旦線芯扭轉不當，即會翻身。在各扇形線芯絞臺前，采用扇形滾壓輪來控制各線芯與絞籠軸心的相對角度，可使各扇形線芯在成纜過程中產生均勻扭轉，并保證在每個成纜節距內各線芯有一周的扭轉變形，從而使扇形線芯成纜運動符合規律。
