網絡布線標準

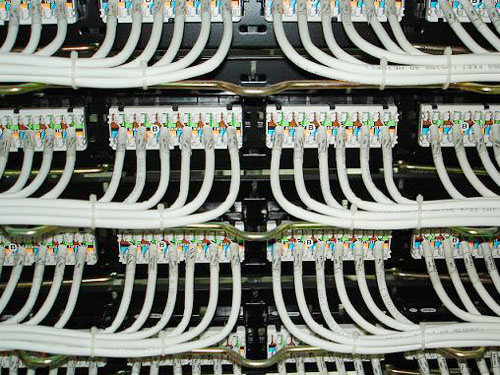

首先，機房布線規范，必須要捆放整齊，貼上相應的標簽。所有的線必須在機架線路上，不能隨意跳放。其次，布線時候的介質選擇，布線工程一般是先于網絡建設進行的，因此，不同的網絡就有不同的線。所以在布線的時候一定要嚴格按照《布線國際標準》執行。最后，布線安裝。如果說上兩步是準備事項的話，那么我們現在說的就是其主體工程了。在布線工程時首先要考慮的是建筑物的布局結構和拓?fù)浣Y(jié)構，同時還有布線工程的物理位置。而其原則便是，在不影響其日常生活工作之下，能夠使網絡傳輸速度達到最佳。

第二，在布置好網絡線路以后，就要面臨后期的維護和保養。我在這里給大家先列舉幾種日常的維護手段。日常服務，這種維護不需要太多的專業知識，是在布線完畢以后專業人員可以教授使用者一些基本常識，在網絡遇到一些小毛病時候，使用者自己可以及時解決。巡檢服務。這仲服務是布線公司自己的專業人員在每個月進行一到兩次檢修保養，對系統部件進行及時更新保養，系統升級，以及對關鍵部件進行壽命檢測。緊急處理服務。不管多么優秀的系統還是專業人員，難免會遇到一些突發狀況，因此，就需要建立一套緊急處理機制，以應對在遇到突發狀況時能及時排除隱患，保證正常運轉。

 1、電纜標志內容：在電纜的護套上約以1M的間隔標明生產廠廠名或代號及電纜型號規格，制造年份，電纜長度。

       2、塑料線槽及其附件型號規格應符合設計要求，并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度，其阻燃性能氧指數不應低于27%。線槽內外應光滑無棱刺，不應有有扭曲、翹邊等變形現象，并有產品合格證。

       3、纜線布放時應有冗余。在機柜處，雙絞線纜預留長度，一般為3~6m；終端處為0.3~0.6m；光纜在設備端預留長度一般為5~10m；有特殊要求的應按設計要求預留長度

       4、設備間鋪設活動地板時，板塊鋪設嚴密堅固，每平方米水平允許偏差不應大于2mm，地板支柱牢固，活動地板防靜電措施的接地應符合設計和產品說明要求。

       5、每對對絞線應盡量保持扭絞狀態，非扭絞長度不應大于13mm。

       6、剝除護套均不得刮傷絕緣層，應使用專用工具剝除。

       7、纜線中間不得產生接頭現象。

       8、雙絞線最長線距為100米，超過100 米的可用雙絞線中繼器連結加長，每段線路中中繼器的數據不能多于三個。

       9、光纖傳輸距離：傳輸速率1Gb/s，850nm，、普通50μm多模光纖傳輸距離550m，普通62.5μm多模光纖傳輸距離275m，新型50μm多模光纖傳輸距離1100m。

       10、纜線的彎曲半徑應符合下列規定：

a 非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。

b 屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。

c 主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。

d 光纜的彎曲半徑應至少為光纜外徑的1.5倍，在施工過程中應至少為20倍。

       11、 對絞線在信息插座（RJ45）相連時，必須按色標和線對順序進行卡接。插座類型，色標和編號應符T568A、T568B的規定。

       12、在制作水晶頭時，電纜的外保護層需要壓在接頭中而不能在接頭外。因為當電纜受到外界的拉力時受力的是整個電纜，否則受力的是電纜和接頭連接的金屬部分。
       13、雙絞線纜與接線模塊（IDC，RJ45）卡接時，應按設計和廠家規定進行操作。

       14、 屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸，纜線屏蔽層應與接插件屏蔽罩360o圓周接觸，接觸長度不宜小于100mm。

       15、每股雙膠線兩端應粘膠標簽并編號，以便于安裝和維護。
