單芯電纜

線路較長，工作電流較大的回路或水下敷設時，為避免或減少中間接頭，或單芯電纜比多芯電纜有較好的綜合技術經濟時，可選用單芯電纜。低壓直流供電回路，當需要時可采用單芯電纜。

2芯電纜　

1kV及以下電源中性點直接接地時，單相回路的電纜芯數，當保護線和中性線合用同一導體時，應采用2芯電纜。直流供電回路，宜采用2芯電纜。

3芯電纜

　　1kV及其以下電源中性點直接接地時，單相回路的電纜芯數為：當保護線和中性線各自獨立時，宜采用3芯電纜。

4芯電纜

1kV及以下的4芯電纜（3+1電纜），其中的第4芯除作為保護接地外，還要輸送電力系統在不平衡電流及短路電流。它的大小由不平衡電流及短路電流來確定，但一般不得小于相線的1/2。1kV及其以下三相四線制低壓配電系統，當保護線和中性線合用同一導體時，應采用4芯電纜，而不得采用3芯電纜加單芯電纜組合成一回路的方式，甚至直接利用3芯電纜的金屬護套或鎧裝層等作中性線的方式。否則，當3相電流不平衡時，相當于單芯電纜的運行狀態，容易引起工頻干擾。

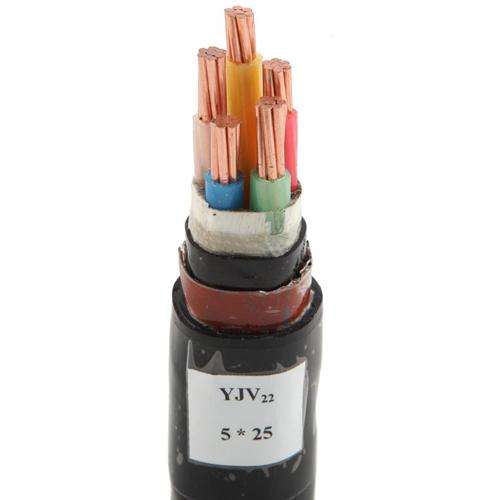

5芯電纜

1kV及其以下的三相四線制低壓配電系統，有些安全性要求較高的電氣裝置配電線路，以及有些既要保證電氣安全，又要抗干擾接地的通信中心和自動化設備，宜采用5芯線的TN-C低壓配電系統，使保護線（PE線）和中性線(PN線)各自獨立，纜芯截面積一般為3大2小或4大1小或5大。
