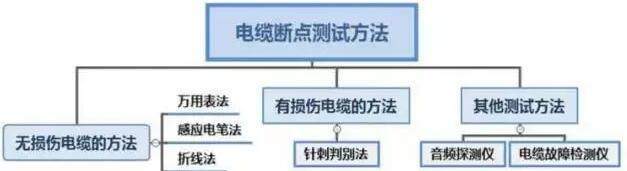

當電力電纜的內部出現斷點毛病時，因?yàn)橥獠拷^緣皮的包裹，很難直觀的判別出斷點的斷定方位。湘江電纜小編就給我們介紹6種如速判別電線電纜的斷點的辦法：

無損害電纜的辦法

數字萬用表法

首先把具有斷點的電纜的一端接在220V前方，另一端使之懸空。調動萬用表的檔位使之打到溝通2V電壓擋。然后從毛病電纜的前方接入端開端，一只手緊握黑表筆，紅表筆沿著毛病電纜的絕緣層緩慢滑動。電纜無斷點處的電壓值大約為0.445V左右。當紅表筆移動到某處時，萬用表顯示的電壓值驟降為正常電壓的1/10即0.04V時。此時根本能夠斷定斷點處在該方位向前(前方接入端)15cm處。

假如屏蔽線的屏蔽層沒有損壞，那么該辦法不能運用。

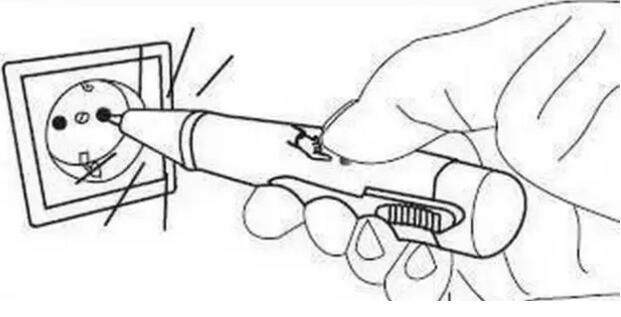

感應電筆辦法

首先掃除斷點電纜周圍的電力電纜有電源，然后將有斷點的電纜接在前方上，然后用感應電筆垂直于電纜緩慢移動，當感應電筆的溝通信號消失時，即可判別斷點在該檢測點處，差錯最多不超越10cm。

折線法

關于較短的電纜測試斷點能夠選用折彎的辦法，將電纜兩頭別離接在萬用表的紅黑表筆兩頭。從電纜的一端開端來回折彎，假如萬用表此不時通時斷，那么斷點處就在此處。按照此法一直排查到斷點為止。

有損害電纜的辦法

針刺判別法

這種辦法是運用電纜的通斷來排查電纜的斷點地點。將斷點電纜上分段刺進鋼針，然后順次運用萬用表丈量通斷情況。不同處即為斷點地點處。可是該辦法會損壞絕緣層，很簡單在后期的電纜運用中，形成其他的問題。

專業外表檢測的辦法

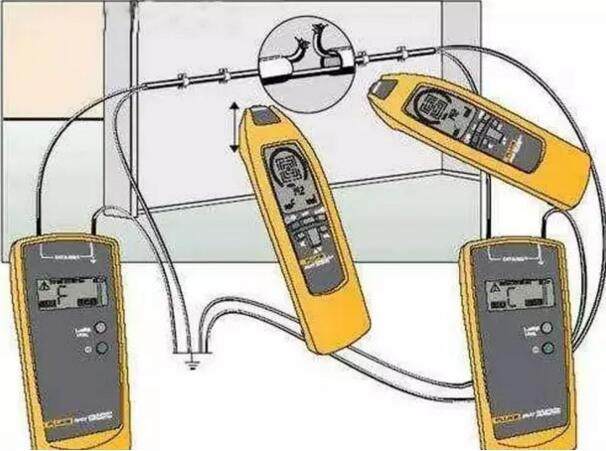

1、別的關于地下電纜毛病點的判別，能夠通過音頻探測儀來判別毛病點。

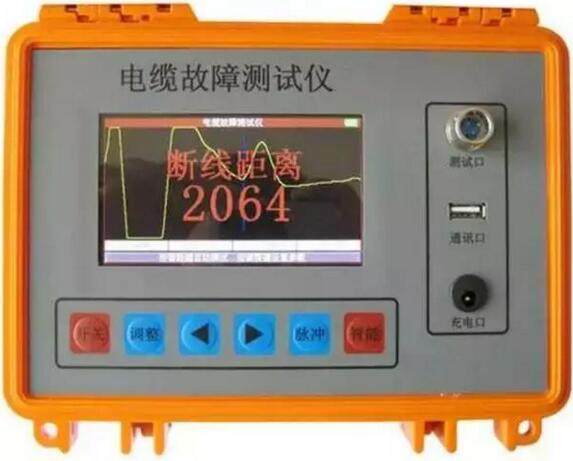

2、關于電纜全長以及短路、斷路點的判別，能夠運用電纜毛病遙測儀。

3、依據實際情況的不同運用不同的辦法來判別斷點地點，上述幾種辦法根本能夠斷定電纜斷點地點。
